白色2.4寸OLED显示模块/128x64点阵配转接板/可配电阻式触摸屏
￥ 102.75
- Buy 10 for ￥ 100.03 each and save 3%
- Buy 30 for ￥ 97.31 each and save 5%
- Buy 50 for ￥ 94.59 each and save 8%
- Buy 100 for ￥ 91.94 each and save 11%
- 购 500 及以上 大单询价
运输
付款
税款
保证
退回
停产
运输
国内快递我司与顺丰、优速有合作,订单超过0.5KG免运费,在购物车或结算页您都可以查看运费金额 .
付款
线上支持支付宝付款,线下支持银行卡付款,若开增值税票请联系我司销售人员获取对公账户.
税款
此网站出售的所有产品都不含税,若需要增值税票请与我司销售人员联系线下购买。
保证
此网站出售的所有产品质保一年,若因客户使用不当造成的损坏免费维修,收取材料成本费用。
退回
质保期内的产品可退回维修或换新, 退回前请先与我司销售人员联系确认退货原因后再退回。
停产
我们承诺长期生产此网站销售的所有产品,若IC或面板停产,将尽量使用兼容物料替换。
Frequently Bought Together
-
This Item:
白色2.4寸OLED显示模块/128x64点阵配转接板/可配电阻式触摸屏
￥ 102.75
-
树莓派迷你板/Raspberry Pi Zero V1.3/可选配WIFI/蓝牙功能
￥ 185.71
-
DUE R3/Arduino开发板/学习板/Atmel SAM3X8E ARM Cortex-M3 CPU/含USB连接线
￥ 160.55
-
Mega 2560/Arduino开发板/学习板/ATMEGA16U2 USB接口芯片/含USB连接线
￥ 140.49
-
UNO R3/Arduino开发板/学习板/ATmega328P单片机/含USB连接线
￥ 80.24
-
Total price
产品描述

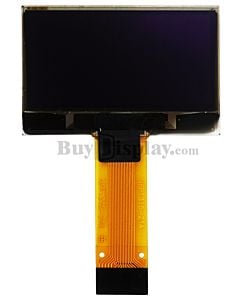

ER-OLEDM024-3W是128x64白色像素OLED显示器，带转接板，简化了您的设计，对角线只有2.4英寸，可选4线电阻式触摸屏。控制器芯片SSD1309通过6800/8080 8位并行和I2C/4线串行接口进行通信。因为显示器自己发光，所以不需要背光。这降低了运行OLED所需的功率，这就是为什么显示器具有如此高的对比度、极宽的视角和极高的工作温度。默认情况下，它具有排针连接。
针对该产品，我们还为Arduino Due、Mega 2560、Uno、Nano以及Raspberry Pi和Raspberry Pi Zero等主流开发平台，精心准备了定制化的接口文档、驱动库和示例代码。这些资源可确保用户在这些热门平台上实现无缝集成与便捷操控。
规格书
| 类型 | 文件名称(可下载) | 语言 | 更新日期 | 大小 |
|---|---|---|---|---|
 |
ER-OLEDM024-3_规格书 | 英文 | 2025年6月16日 |
585K
|
|
|
英文 | 2011年07月25日 | 564K |
教程- Arduino演示代码
| 类型 | 文件名称(可下载) | 语言 | 更新日期 | 大小 |
|---|---|---|---|---|
 |
Arduino库和示例 | 英文 | 2025年6月26日 | 155K |
|
I2C OLED显示模块与Arduino的接口文件 | 英文 | 2019年9月25日 | 11K |
|
4线SPI OLED显示模块与Arduino的接口文件 | 英文 | 2019年9月25日 | 50K |
教程- Raspberry Pi演示代码
| 类型 | 文件名称(可下载) | 语言 | 更新日期 | 大小 |
|---|---|---|---|---|
|
Raspberry Pi 库和示例 | 英文 | 2025年6月26日 |
277K
|
|
I2C OLED显示模块与Raspberry Pi的接口文件 | 英文 | 2019年9月25日 | 10K |
|
4线串口 OLED显示模块与Raspberry Pi的接口文件 | 英文 | 2019年9月25日 | 55K |
教程- C51(8051)接线图,示例程序
| 毛重 (千克) | 0.0370 |
|---|---|
| 生产厂家 | 旭东视佳 |
| 持续供货周期 | 我们保证自2018年始至少10年内不会停产此款产品。 |
| 产品型号 | ER-OLEDM024-3W |
| 分辨率 | 128x64 点阵 |
| 接口 | I2C, 4-wire SPI, 6800 8位并口, 8080 8位并口 |
| IC或兼容IC | SSD1309 |
| 显示与背景色 | 黑底白字 |
| 屏幕尺寸 | 2.4” |
| 连接方式 | 排针 |
| 外形尺寸 | 72.00(W)x43.00(H)mm |
| 视域 | 57.00x29.50mm |
| 图形域尺寸 | 55.01(W)x27.49(H)mm |
| 点(像素)大小 | 0.40x0.40mm |
| 点间距 | 0.43x0.43mm |
| IC封装方式 | COG |
| 显示器类型 | OLED |
| 可选配触摸屏 | 可选配 |
| 阳光下可视 | 不可视 |
| 对比度(典型值) | 2000:1 |
| 可视范围 | 左视角 80.0度, 右视角 80.0 度 上视角 80.0 度, 下视角 80.0 度 |
| 亮度(典型值) | 100cd/m2 |
| 电源电压(典型值) | 3V |
| 模组的工作电流(最大值) | 1mA |
| 工作温度 | -40℃~85℃ |
| 储藏温度 | -45℃~90℃ |
请评价
产品型号
ER-OLEDM024-3W
的批量询盘可通过下方的表单提交给我们。
