360x640条形HMI 3.0英寸智能显示智能UART TFT LCD
- Buy 10 for ¥ 129.13 each and save 3%
- Buy 30 for ¥ 125.80 each and save 5%
- Buy 50 for ¥ 122.33 each and save 8%
- Buy 100 for ¥ 119.20 each and save 10%
- 购 500 及以上 大单询价
-
This Item:
360x640条形HMI 3.0英寸智能显示智能UART TFT LCD
¥ 132.46
-
Debugging Board for UART HMI Display
¥ 25.36
-
1GB存储容量/存储卡/TF卡/内存卡/SD卡
¥ 32.84
-
Total price
注意
调试板专门设计用于通过 UART 端口方便调试项目和更新 MCU 或 UI 文件。我们强烈建议您购买一个,以方便使用。
什么是 HMI/UART 显示器?
HMI+UART 显示器是一种将人机界面与 UART 通信功能相结合的显示器解决方案。
除了控制器之外,我们的 HMI 显示器还集成了 MCU 功能。MCU 通过 UART 接口接收主控制板(客户端)发送的命令,然后根据这些预定义的指令显示文本、图像或动画。主控制板(客户端)上的 MCU 不需要专门针对图像显示的复杂编程或执行。您可以使用我们的 GUI 设计软件 - UI 编辑器轻松创建文本、图像或动画。无需编程技能。
HMI/UART 显示器的特点
1-高品质
ER-TFT030-1-5982 是 3.0 英寸 360x640 HMI 显示器,采用生动的全视角 IPS 面板,具有高亮度背光,并且为了抗干扰,MCU 封装在屏蔽罩内。
2-多种选择
如果 UART 接口的通信距离太长,客户可以选择 RS232 或 RS485 通信接口。
我们还提供扬声器、旋转编码器、USB 电缆、SD 卡和调试板等配件供客户选择。
3-节省时间和成本
无需触摸屏调试或编程技能,客户可以使用我们提供的 GUI 设计软件 UI Editor 轻松创建具有丰富图形和文本的触摸式 UI 界面,从而节省客户的开发时间。为了节省成本,此 HMI 显示器的定价与常规 LCD 模块相同。
免费 GUI 设计软件的功能
1-免费 UI 编辑器
① 5 合 1 工具
② 小工具栏
③ 页面编辑窗口
④ 页面 ID 和名称列表
⑤ 指定页面中的小工具列表
⑥ 小工具设置窗口
(点击下方图片查看大图)
2-热门小工具列表(点击查看演示)
我们的服务特色
1-免费设计
如果您没时间学习使用UI编辑器,我们可以帮您制作您需要的UI界面。新项目会根据页面和控件数量收取设计定金,采购金额达到标准,设计定金全额退还。UI使用的图片由客户提供,若我公司提供UI所需图片,需另行收费。
Design Deposit | Page Number | Widget Number | Reach the Purchase Amount to Refund Deposit |
US$350 | ≤10 | ≤60 | US$7000 |
US$700 | ≤20 | ≤120 | US$14000 |
2-开源项目
数百个UI项目已经开源。
3-教程
为了最大限度地发挥 HMI 显示器的功能,我们为客户准备了全面的用户手册。为了促进快速学习,我们还制作了内容丰富且说明性的博客文章,详细介绍了常用功能的使用以及相关问题的解决方案。其中一些文章还配有视频教程,使客户的学习过程更加轻松。
4-3D CAD 模型
除了数据表之外,我们还为所有 HMI 显示器准备了 3D 图纸,以直观和三维的方式显示产品的形状、尺寸和结构,从而能够在设计阶段与您的产品无缝集成。
规格书
类型 | 文件名 | 语言 | 更新日期 | 大小 |
---|---|---|---|---|
ER-TFT030-1-5982_Datasheet | 英文 | May-31-2024 | 880K | |
ER-TFT030-1-5982_3D Model | 英文 | Jul-18-2024 | 4.2M |
UI编辑器
类型 | 文件名 | 语言 | 更新日期 | 大小 |
---|---|---|---|---|
UI_Editor-II_V2.30 | 英文 | Jun-03-2024 | 86.1M | |
UI_Editor-II_User_Manual_V2.30 | 英文 | Jun-03-2024 | 11.6M |
8051示例程序
类型 | 文件名 | 语言 | 更新日期 | 大小 |
---|---|---|---|---|
Uart 8051 Demo Code | 英文 | Jun-20-2024 | 10K |
毛重 (千克) | 0.0490 |
---|---|
生产厂家 | 旭东视佳 |
持续供货周期 | 我们保证自2024年始至少10年内不会停产此款产品。 |
产品型号 | ER-TFT030-1-5982 |

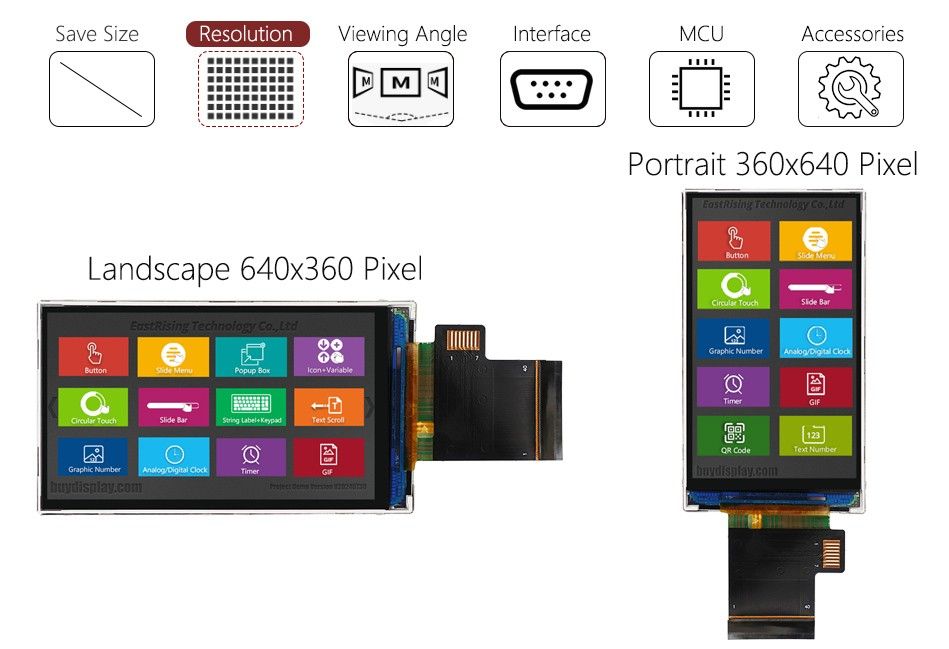

分辨率 | 360x640 像素 |

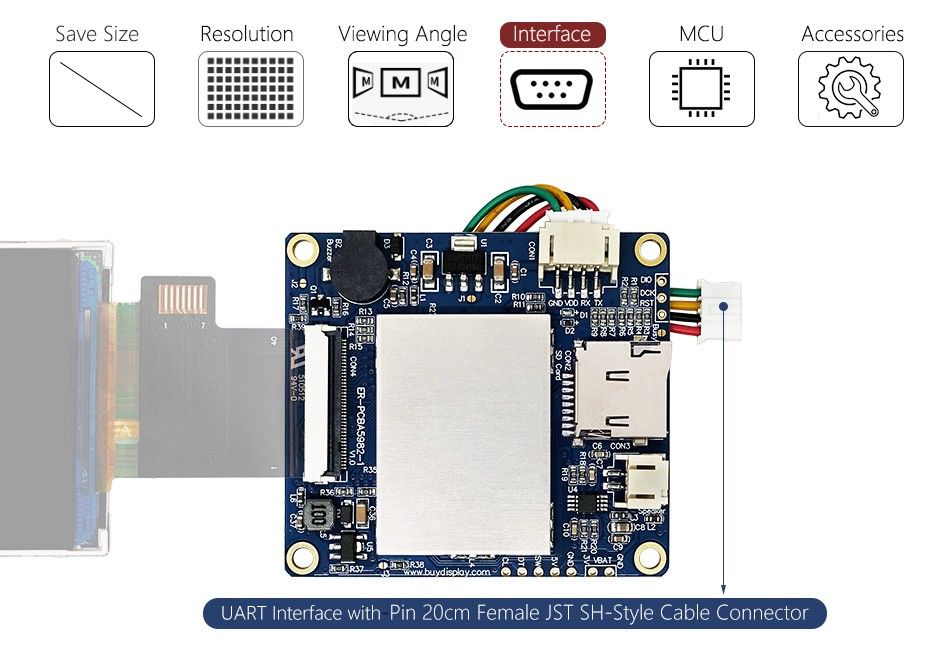

接口 | UART |
IC或兼容IC | LT7689 |
显示与背景色 | 彩色 |
屏幕尺寸 | 3.0“ |
连接方式 | 同向双头PH2.0x4P端子线 |

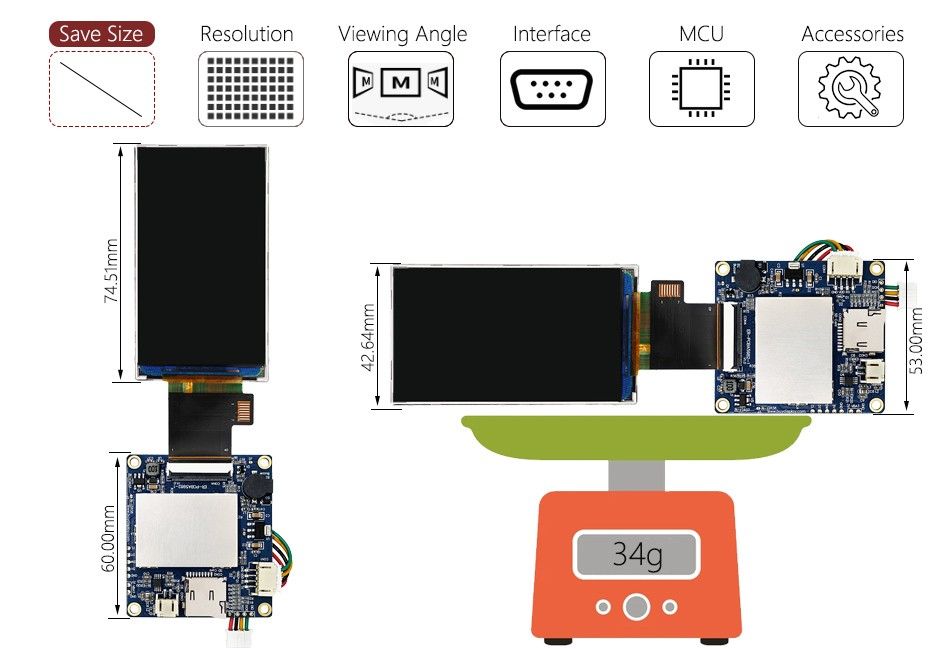

外形尺寸 | 42.64(W)x74.51(H)mm |
视域 | 37.72x66.28mm |
图形域尺寸 | 36.72(W)x65.28(H)mm |
点间距 | 0.102x0.102mm |
IC封装方式 | SMT |
显示器类型 | TFT-LCD 彩色 |
可选配触摸屏 | 不可选 |
阳光下可视 | 不可视 |
对比度(典型值) | 800:1 |
色彩 | 65K |
最佳可视方向 | IPS |

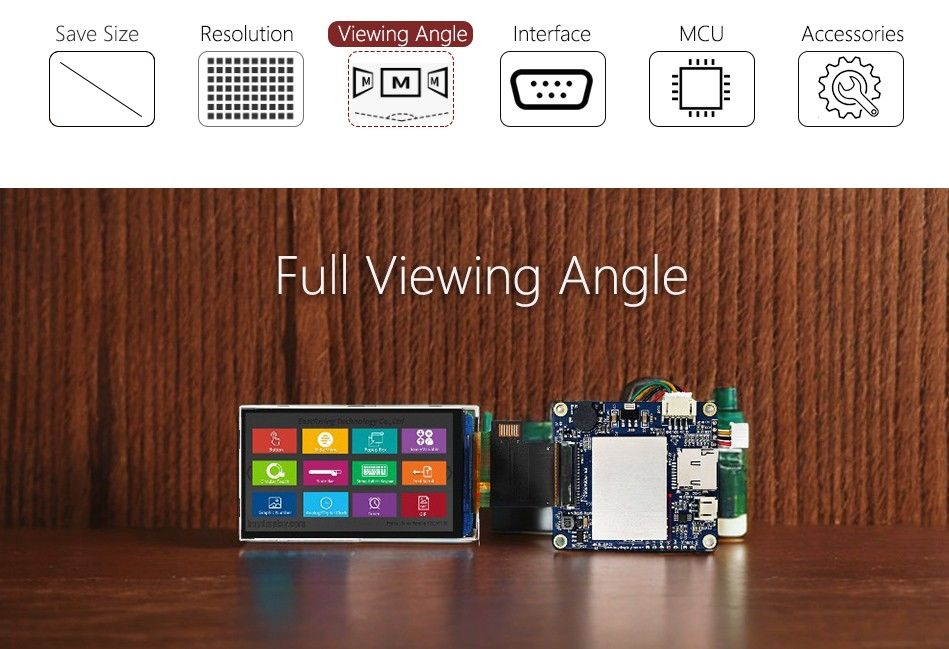

可视范围 | 左视角 80.0度, 右视角 80.0 度 上视角 80.0 度, 下视角 80.0 度 |
亮度(典型值) | 450cd/m2 |
背光颜色 | 白色 |
背光功耗(典型值) | N/A |
电源电压(典型值) | 5V |
模组的工作电流(最大值) | 260mA |
工作温度 | -20℃~70℃ |
储藏温度 | -30℃~80℃ |
