2.8" 智能HMI UART TFT显示屏
- Buy 10 for ¥ 106.22 each and save 3%
- Buy 30 for ¥ 103.36 each and save 5%
- Buy 50 for ¥ 100.44 each and save 8%
- Buy 100 for ¥ 97.58 each and save 11%
- 购 500 及以上 大单询价












-
This Item:
2.8" 智能HMI UART TFT显示屏
¥ 109.07
-
双排字符模块I2C转接板
¥ 22.30
-
1GB存储容量/存储卡/TF卡/内存卡/SD卡
¥ 32.84
-
Total price

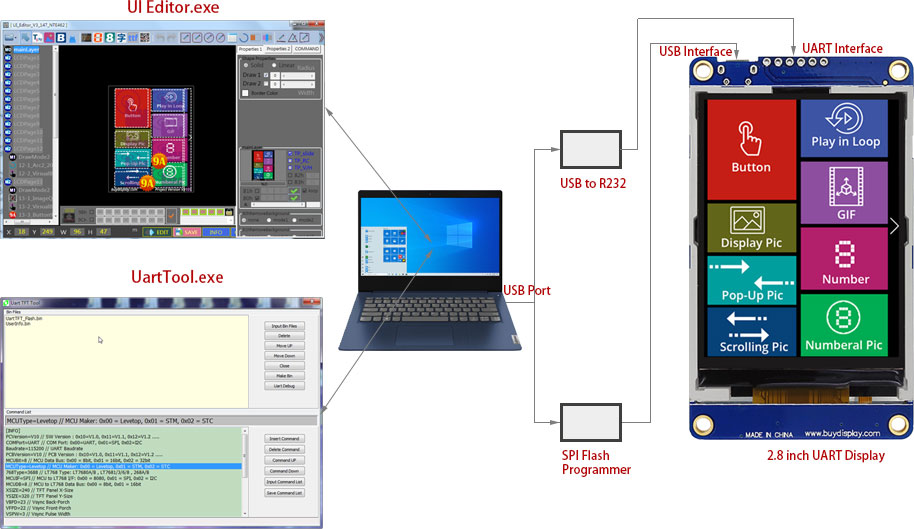

什么是旭日东方串口屏?
旭日东方串口屏就是使用UART串口进行通讯的液晶屏。用户通过单片机向串口液晶屏发送指令,串口屏会自动完成在LCD上绘图的所有操作。由于操作简单,即使不懂任何编程的人也能轻松开发出自己想要的人机交互界面。
旭日东方串口屏由串口屏硬件与附带的串口屏软件两部分组成:
1.硬件部分包括处理器、液晶屏、电阻式触摸屏或电容式触摸屏、FLASH存储、RS232或485串口芯片、音视频解码芯片、SD卡槽等构成,部分型号包含WIFI、4G、蓝牙、语音识别、人脸识别、指纹识别等模块,
2,操作软件一般分为两部分,即“运行于串口屏硬件中的系统软件”和“运行于PC机Windows操作系统下的界面开发软件UI Editor”,用于程序调试软件UI EMULATOR。
使用者先使用UI Editor制作“Project工程BIN文件”,再通过串口屏的UART端口或USB端口或SD卡等,把编制好的“Project工程BIN文件”下载到串口屏的FLASH中运行。
旭日东方串口屏的应用领域有哪些?
旭日东方串口屏广泛应用于工业自动化、电力、电信、环保、医疗、金融、石油、化工、交通、能源、地质、冶金、公共查询与监控、智能家电、交通轨道、数据机房、充电桩、电力医疗、国防安全、共享设备等数十个行业和领域。
ER-TFT028A2-4-5465的产品特征?
- ※ 2.8寸IPS 彩色屏
- ※ 240x320 分辨率
- ※ 高质量画质,全视角
- ※ 电阻式触摸屏与电容式触摸屏可选
- ※ FFC与排针连接方式可选
- ※ UART串口通信
- ※ 所见即所得的开发软件
- ※ 三种更新串口屏的方法
- ◎ 使用SD卡更新
- ◎ 使用USB端口更新
- ◎ 使用UART端口更新

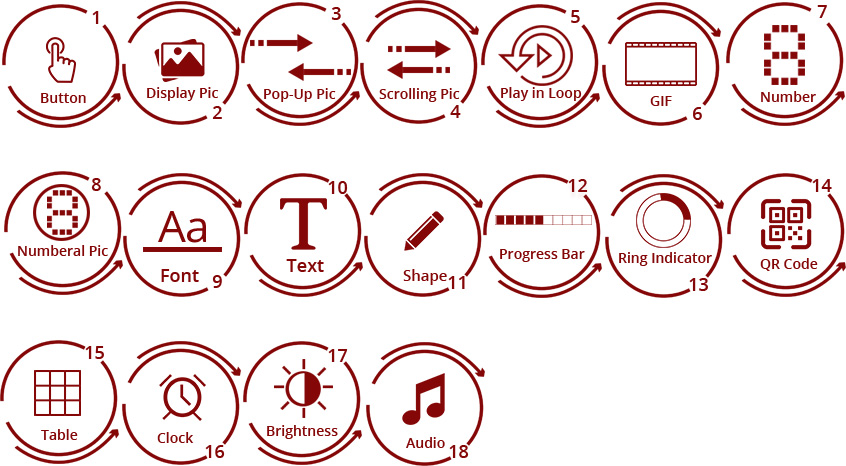

可以使用的指令与功用有哪些?
包装清单
编号 | 品名 | 数量 |
---|---|---|
1 | 2.8寸串口屏 | 1 |
产品规格书-串口屏
格式 | 文件名称 (可下载) | 语言 | 更新日期 | 大小 |
---|---|---|---|---|
![]() |
ER-TFT028A2-4-5465 产品规格书 | 英文 |
2022年11月7日 |
2.5M |
![]() |
ER-TFT028A2-4-5465 应用手册 | 英文 | 2021年4月1日 | 12.0M |
产品规格书-触摸屏
格式 | 文件名称 (可下载) | 语言 | 更新日期 | 大小 |
---|---|---|---|---|
![]() |
2.8寸电阻式触摸屏图纸 | 英文 |
2017年2月29日 |
230K |
![]() |
2.8寸电容式触摸屏图纸 | 英文 |
2015年5月22日 |
230K |
![]() |
电容式触控IC FT6206规格书 | 英文 |
2012年10月20日j |
1.1M |
串口屏开发软件
格式 | 工具名称 | 软件描述 | 软件版本 | 语言 | 更新日期 | 大小 |
---|---|---|---|---|---|---|
![]() |
UI Editor | 串口屏界面开发软件(需要预装Microsoft NET Framework) | V3_204E | 英文 |
2022年11月22日 |
56.3M |
![]() |
UI Emulator | 程序调试软件 | V3_1310E2 | 英文 |
2022年11月22日 |
70.5M |
![]() |
UartTFT_Tool | 图文整合编译器 | V3.33 | 英文 |
2022年11月22日 |
23.9M |
![]() |
LT Vcom GUI | 使用USB端口更新串口屏的工具软件.视频教程 | V3.21 | 英文 |
2022年11月22日 |
19.0M |
![]() |
LT_Uart_GUI_ | 使用UART端口更新串口屏的工具软件.视频教程 | V3.21 | 英文 |
2022年11月22日 |
22.2M |
串口屏教学视频
格式 | 视频名称 | 语言 | 更新日期 |
---|---|---|---|
![]() |
1-概述 | 中文 |
2023年1月5日 |
![]() |
2-基本功能 | 中文 |
2023年1月5日 |
![]() |
3-按钮的设置方法 | 中文 |
2023年1月5日 |
![]() |
4-单张图片的显示设置方法 | 中文 |
2023年1月5日 |
![]() |
5-多张图片的显示设置方法 | 中文 |
2023年1月5日 |
![]() |
6-滚动图片的显示设置方法 | 中文 |
2023年1月5日 |
![]() |
7-循环滚动图片的显示设置方法 | 中文 |
2023年1月5日 |
![]() |
8-幻灯片的设置方法 | 中文 |
2023年1月5日 |
![]() |
9-GIF动态图片的设置方法 | 中文 |
2023年1月5日 |
![]() |
10-文字图片的设置方法 | 中文 |
2023年1月5日 |
![]() |
11-透明按钮的设置方法 | 中文 |
2023年1月5日 |
![]() |
12-生成文本数字的方法 | 中文 |
2023年1月5日 |
![]() |
13-生成图片数字的方法 | 中文 |
2023年1月5日 |
![]() |
14-生成中文的方法 | 中文 |
2023年1月5日 |
![]() |
15-生成条形进度条的方法 | 中文 |
2023年1月5日 |
![]() |
16-生成环形进度条的方法 | 中文 |
2023年1月5日 |
![]() |
17-绘制几何图形的方法 | 中文 |
2023年1月5日 |
![]() |
18-生成二维码和表格的方法 | 中文 |
2023年1月5日 |
![]() |
19-日期与时间的设置方法 | 中文 |
2023年1月5日 |
![]() |
20-音频的设置方法 | 中文 |
2023年1月5日 |
![]() |
21-背光亮度调节的设置方法 | 中文 |
2023年1月5日 |
![]() |
22-开机画面的设置方法 | 中文 |
2023年1月5日 |
![]() |
23-多组指令的使用方法 | 中文 |
2023年1月5日 |
![]() |
24-寄存器指令的使用方法 | 中文 |
2023年1月5日 |
![]() |
25-如何在UI Editor中导入Project示例 | 中文 |
2023年1月5日 |
![]() |
26-如何更新串口屏的FLASH | 中文 |
2023年1月5日 |
串口屏工程文件Project示例(下载后在 UI Editor或UI Emulator中运行)
格式 | 工程文件Project的名称 | 描述 | 更新时间 | 大小 |
---|---|---|---|---|
![]() |
视频教程 | 如果将工程文件Project导入到UI Editor |
2022年11月22日 |
9.1M |
![]() |
03_18_2021-11_31_42 | 常用指令的集合演示 |
2022年11月22日 |
9.1M |
![]() |
07_23_2022-11_25_53 | Poject 3 -按钮的设置方法 |
2022年11月22日 |
2.0M |
![]() |
06_01_2021-11_43_56 | Poject 4 - 单张图片的显示设置方法 |
2022年11月22日 |
1.9M |
![]() |
06_04_2021-17_51_28 | Poject 5 - 多张图片的显示设置方法 |
2022年11月22日 |
2.4M |
![]() |
06_08_2021-16_33_16 | Poject 6 - 滚动图片的显示设置方法 |
2022年11月22日 |
2.3M |
![]() |
06_11_2021-16_38_41 | Poject 7 - 循环滚动图片的显示设置方法 |
2022年11月22日 |
2.6M |
![]() |
06_17_2021-16_46_25 | Poject 8 - 幻灯片的设置方法 |
2022年11月22日 |
2.2M |
![]() |
12_30_2021-16_29_42 | Poject 9 - GIF动态图片的设置方法 |
2022年11月22日 |
84.9M |
![]() |
07_08_2022-12_02_03 | Poject 10 - 文字图片的设置方法 |
2022年11月22日 |
3.3M |
![]() |
07_08_2022-15_32_27 | Poject 11 - 透明按钮的设置方法 |
2022年11月22日 |
3.3M |
![]() |
06_13_2022-16_36_03 | Poject 12 - -生成文本数字的方法 |
2022年11月22日 |
1.7M |
![]() |
06_14_2022-15_24_28 | Poject 13 - 生成图片数字的方法 |
2022年11月22日 |
1.9M |
![]() |
06_14_2022-16_37_40 | Poject 14 - 生成中文的方法 |
2022年11月22日 |
2.0M |
![]() |
06_15_2022-17_26_18 | Poject 15 - 生成条形进度条的方法 |
2022年11月22日 |
1.7M |
![]() |
06_16_2022-17_16_16 | Poject 16 - 生成环形进度条的方法 |
2022年11月22日 |
1.9M |
![]() |
06_17_2022-11_11_58 | Poject 17 - 绘制几何图形的方法 |
2022年11月22日 |
1.6M |
![]() |
06_21_2022-17_24_30 | Poject 18 - 生成二维码和表格的方法 |
2022年11月22日 |
1.7M |
![]() |
07_08_2022-12_02_03 | Poject 19 - 日期与时间的设置方法 |
2022年11月22日 |
1.8M |
![]() |
07_15_2022-16_06_05 | Poject 20 - 音频的设置方法 |
2022年11月22日 |
2.0M |
![]() |
06_24_2022-16_36_24 | Poject 21 - 开机画面的设置方法 |
2022年11月22日 |
1.7M |
![]() |
07_06_2022-15_15_53 | Poject 23 - 多组指令的使用方法 |
2022年11月22日 |
2.3M |
![]() |
07_01_2022-16_28_49 | Poject 24 - 寄存器指令的使用方法 |
2022年11月22日 |
2.3M |
毛重 (千克) | 0.0400 |
---|---|
生产厂家 | 旭东视佳 |
持续供货周期 | 我们保证自2023年始至少10年内不会停产此款产品。 |
产品型号 | ER-TFT028A2-4-5465 |
分辨率 | 240x320 点阵 |
接口 | UART |
IC或兼容IC | N/A |
显示与背景色 | 彩色 |
屏幕尺寸 | 2.8“ |
连接方式 | 排针, 扁平电缆 |
外形尺寸 | 50.20(W)x69.30(H)x2.8(T)mm |
视域 | 44.80x59.20mm |
图形域尺寸 | 43.20(W)x57.60(H)mm |
点间距 | 0.18x0.18mm |
IC封装方式 | COG |
显示器类型 | TFT-LCD 彩色 |
可选配触摸屏 | 可选配 |
阳光下可视 | 不可视 |
对比度(典型值) | 500:1 |
色彩 | 65K/262K |
最佳可视方向 | 12:00 |
可视范围 | 左视角 80.0度, 右视角 80.0 度 上视角 80.0 度, 下视角 80.0 度 |
亮度(典型值) | 350cd/m2 |
背光颜色 | 白色 |
背光功耗(典型值) | 70mA |
电源电压(典型值) | 5V |
模组的工作电流(最大值) | 100mA |
工作温度 | -20℃~70℃ |
储藏温度 | -30℃~80℃ |
